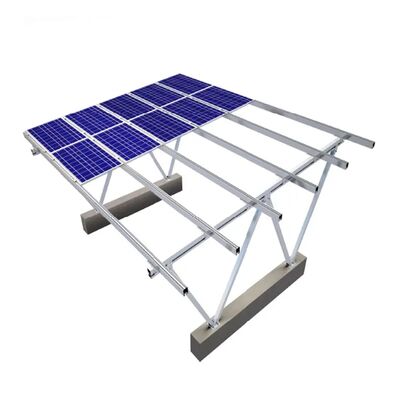

Modułowy system montażu BIPV - Stalowy wspornik 115mm z prefabrykowaną ramą do wiaty solarnej na dachu

Modułowy system montażu BIPV

Wprowadzenie
Nasz modułowy system montażu BIPV to wytrzymała, szybko rozmieszczalna stalowa konstrukcja wsparcia zaprojektowana specjalnie dla instalacji fotowoltaicznych na dachu.filozofia projektowania bloków budowlanychW celu uzyskania pełnego montażu przez połączenia śrubowane system eliminuje konieczność spawania na miejscu, co znacznie zwiększa wydajność instalacji, bezpieczeństwo konstrukcyjne i spójność.Idealnie nadaje się do różnych zastosowań, w tym komercyjnych i przemysłowych domków na dachu., parkingi słoneczne, solarium i wiele innych.

Kluczowe cechy i korzyści

• Całkowicie modułowy projekt: Składa się ze standaryzowanych kolumn, bel, ozdób i elementów oporowych, umożliwiających elastyczną konfigurację i szybkie montaż na miejscu.

• Stal o wysokiej wytrzymałości, formowana na zimno: Wykorzystuje 115 mm kanału U i stal sekcji C, oferując doskonałą zdolność nośną przy jednoczesnym zminimalizowaniu masy materiału.

• Wyższa ochrona przed korozją: cechy: powłoka cynkowo-aluminiowo-magnezowa (ZAM), zapewniająca do 30 lat odporność na korozję6 do 15 razy lepszą niż standardowa stal ocynkowana.

• Zintegrowane zarządzanie wodą: obejmuje wbudowane rynny, paski wodne i systemy kanalizacyjne, zapewniające odporność na działanie pogody bez dodatkowych prac uszczelniających.

• Zgromadzenie bez spawania: Wszystkie połączenia wykonane są przy użyciu śrub o wysokiej wytrzymałości (serie M10, M12), co umożliwia instalację opartą na narzędziach, zmniejsza wymagania dotyczące umiejętności pracy i zwiększa bezpieczeństwo budowy.

• Optymalizacja obciążenia wiatrem i śniegiem: Wyposażone w systemy podtrzymywania (przyczepy krzyżowe, kolanowe, wiązania) w celu wytrzymania wymagających obciążeń środowiskowych.

• Elastyczność produkcji wstępnej: oferuje zarówno kolumny całkowicie prefabrykowane (wycięte i wierzone na zamówienie), jak i opcje półprefabrykowane do regulacji na miejscu, uwzględniające różne warunki dachu i wymagania wysokości.

Technologia i zasady projektowania
System wykorzystuje strukturę ramy przestrzennej połączonej śrubą, w której główne belki, kolumny i ozdoby tworzą sztywną, ale regulowalną siatkę.Wykorzystuje się w tym celu zęby i specjalne złącza (cleat)., uchwyty, płyty splice) w celu zapewnienia precyzyjnego wyrównania i integralności konstrukcyjnej.i elementy podtrzymywania mogą być wycięte w terenie ze standardowych sześciometrowych sekcji (U4121/U4141) w celu dopasowania dokładnych wymiarów, minimalizując odpady.

Przegląd procesu instalacji

1. Układ i instalacja bazy: Ustawić siatkę kolumn, zainstalować śruby kotwicowe (kotwice chemiczne M12) i zabezpieczyć regulowane podstawy kolumn.

2. Zgromadzenie ramy: Wzniesić kolumny i balisty główne przy użyciu śrub M10x25/M10x140.

3. Purlin & Sekundarna struktura: Przymocuj przyczepy z ozdobami, a następnie zainstaluj ozdoby. Dodaj podłużne oprawy (oprawki kolanowe, wsporniki) zgodnie z projektem.

4. Wodoszczelność i akcesoria: Zainstalowanie rynsztoków (po środku lub na krawędzi), przewodów do spływu wody, przewodników wodnych i przejść do utrzymania.

5. Montowanie modułu fotowoltaicznego: Przymocowanie aluminiowych lub ZAM płytek zaciskowych i zacisków modułów fotowoltaicznych do śrub przy użyciu śrub M10x25.

6. Ostatnie zaciskanie: Po umieszczeniu wszystkich komponentów i modułów fotowoltaicznych, końcowy moment obrotowy wszystkich śrub do określonych wartości, aby osiągnąć pełną sztywność konstrukcyjną.

Scenariusze zastosowania

• Szopy na dachu w przemyśle i handlu: tworzy podwyższoną, zacienioną przestrzeń nad istniejącymi dachami, zapewniając ochronę dachu, izolację termiczną i dodatkową przestrzeń użytkową.

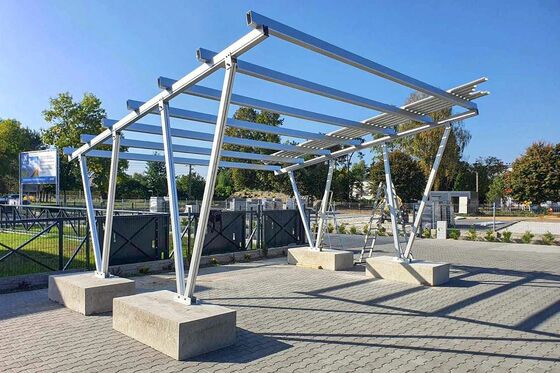

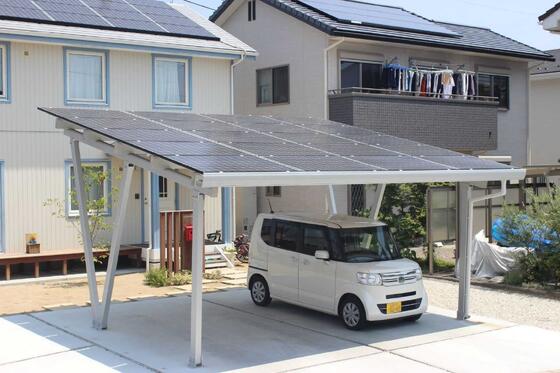

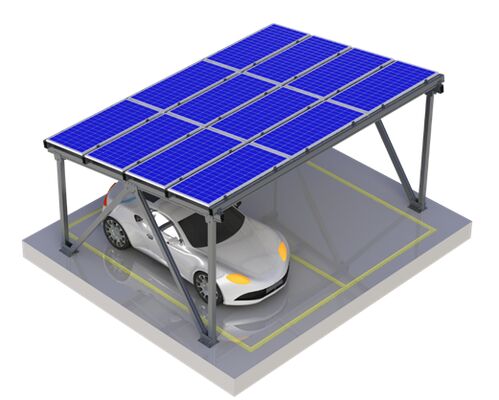

• Położenie samochodu na energię słoneczną: Modułowe przedziały mogą pomieścić 1-3 parkingi (6-9m podjazdów), idealne dla parkingi, stacji ładowania pojazdów elektrycznych i obiektów handlowych.

• Pomieszczenia mieszkalne (BIPV Sunroom): Można je konfigurować jako konstrukcje o pojedynczym lub podwójnym nachyleniu dla patio, tarasów lub balkonów.

• Schronienia rolnicze i logistyczne: Niedrogie, szybko rozmieszczalne pokrycie dla magazynów, obszarów pakowania lub schroniska dla zwierząt.

Dlaczego wybrać nasz system?

• Szybsze zakończenie projektu: Wyrobowane komponenty i montaż śrubkowy skracają czas montażu nawet o 60% w porównaniu z tradycyjnymi konstrukcjami spawanymi.

• Kosztowo efektywne wykorzystanie materiałów: Optymalizowane sekcje stalowe formowane na zimno i wydajne plany cięcia obniżają koszty materiałów o około 15-20%.

• Elastyczność projektowania i zgodność: Dostosowany do różnych kształtów dachu, nachylonych i typów modułów. Kompatybilny z większością paneli fotowoltaicznych dwustronnych i jednostronnych.

• Niska konserwacja i długa żywotność: powłoka ZAM i solidne połączenia mechaniczne zapewniają wiarygodną wydajność przez dziesięciolecia przy minimalnej konserwacji.

• Bezpieczna i skalowalna instalacjaSystem jest łatwo rozszerzalny lub konfigurowalny dla przyszłych modyfikacji projektu.

Często zadawane pytania (FAQ)

• P: Jaki jest typowy czas instalacji dla szopy na dachu o mocy 100 kW?
  Odpowiedź: Z załogą liczącą 4-5 osób, montaż konstrukcyjny może zostać zakończony w 3-5 dni, w zależności od złożoności dachu.

• P: Czy system może być zainstalowany na nierównych dachach?
  Odpowiedź: Tak. Regulowane podstawy kolumn oraz możliwość cięcia kolumn na miejscu (półfabrykacja) pozwalają na kompensowanie wysokości do 200 mm.

• P: Jaką prędkość wiatru ma?
  A: System został zaprojektowany tak, aby wytrzymać obciążenia wiatru do 150 km/h (około 42 m/s), gdy jest odpowiednio zakotwiczony, zgodnie z międzynarodowymi przepisami budowlanymi.

• P: Czy do instalacji potrzebne jest specjalne wyposażenie?
  Odpowiedź: Wystarczy standardowe narzędzia elektryczne (wierce, klucze uderzeniowe, zestawy gniazdek).

• P: Jak zapobiega się wyciekom wody w stawach?
  Odpowiedź: System wykorzystuje nakładającą się konstrukcję rynny, uszczelnione czapki końcowe i paski przewodzące wodą, które wprowadzają wilgoć do głównego systemu kanalizacyjnego.

Ważne uwagi

• Zawsze należy stosować się do oficjalnej instrukcji montażu i zatwierdzonych rysunków konstrukcyjnych dla konkretnego projektu.

• Upewnij się, że wszystkie punkty kotwiczenia są zainstalowane w solidnym podłożu konstrukcyjnym (betonu lub stali konstrukcyjnej).

• Nie obcinaj ani nie modyfikuj ciągłych wierszy lub wierszy głównych bez zezwolenia inżynieryjnego.

• Należy wykonać ostateczne zaciskanie momentu obrotowego wszystkich śrub.poModuły fotowoltaiczne umieszczane są w taki sposób, aby umożliwić niewielkie korekty ustawienia.

• W trudnych warunkach zaleca się regularną inspekcję śrub i ochrony przed korozją co 2-3 lata.
