250kW 240V High-Leg Delta Industrial Hybrid Inverter

Rozwiązanie konwersji mocy w skali megawatów

1. Wprowadzenie produktu

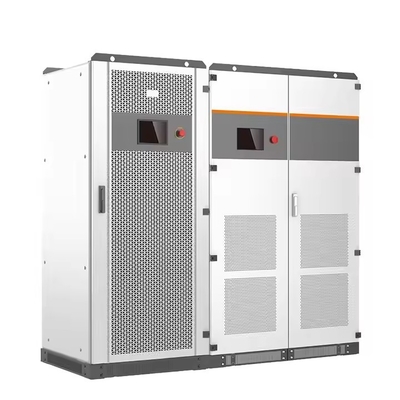

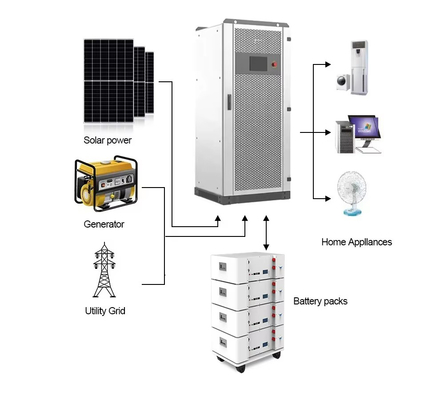

Ten hybrydowy falownik o mocy 250 kW reprezentuje szczyt trójfazowej technologii konwersji mocy, specjalnie zaprojektowany do zastosowań przemysłowych i mikro sieci użytkowych.

*Wgląd techniczny: wykorzystuje opatentowaną technologię zmiany fazy do wytwarzania prawdziwych trójfazowych 240V (line-to-line), jednocześnie zapewniając wyjście 120V (line-to-neutral),wyeliminowanie konieczności stosowania zewnętrznych transformatorów.*

Kluczowe cechy:

• 250 kW mocy wyjściowej ciągłej (275 kVA szczytowej)
  *Uwaga techniczna: osiągnięte dzięki trójpoziomowej topologii ANPC o maksymalnej wydajności konwersji 98,7% przy obciążeniu nominalnym.*

• Sześć niezależnych kanałów MPPT dla maksymalnego zbioru słonecznego
  Zalety techniczne: Zmniejsza straty niezgodności nawet o 40% w skomplikowanych konfiguracjach macierzy w porównaniu z konwencjonalnymi projektami.

• Zakres napięcia baterii 420-850V dla nowoczesnych systemów magazynowania
  * Korzyść systemowa: bezpośrednia integracja z akumulatorami litowymi wysokonapięciowymi zmniejsza złożoność systemu i zwiększa wydajność podróży w obie strony o 2-3%.*

2Specyfikacje techniczne

3. Technologie podstawowe

3.1 Zaawansowana konwersja mocy

• Wykorzystuje 3-poziomową topologię ANPC
  * Korzyść techniczna: Zmniejsza straty przełączania o 30% w porównaniu z konwencjonalnymi konstrukcjami dwupoziomowymi, przy jednoczesnym utrzymaniu < 1% THDu w trybie wyspie.*

• Moduły IGBT sterowane przez DSP
  *Integralny wgląd: częstotliwość przełączania 16kHz PWM z adaptywną kontrolą czasu martwego minimalizuje zniekształcenia harmonijne.*

3.2 Inteligentne zbieranie energii słonecznej

• 6 niezależnych kanałów MPPT
  * Zalety systemu: Każdy kanał działa z 99,9% efektywnością śledzenia i częstotliwością odświeżania <0,5 s przy użyciu zoptymalizowanego algorytmu perturb-and-observe.*

• Zakres pracy 250-850V
  Uwaga techniczna: zawiera skanowanie krzywej IV w momencie uruchomienia w celu zidentyfikowania globalnego punktu maksymalnej mocy w zacienionych warunkach.

4. Cel aplikacji

4.1 Przemysł ciężki

• Piece łukowe do hut stalowych
  *Badanie przypadku: Wykazano zdolność do obsługi 200% krótkoterminowych przeciążeniach podczas uderzeń elektrody z <3% spadku napięcia.*

• Operacje stopienia aluminium
  Korzyść techniczna: Utrzymuje nierównowagę fazową < 1% kluczową dla operacji potline.

5. Wymagania dotyczące instalacji

5.1 Specyfikacje elektryczne

• 800A minimalny wyłącznik
  Wymóg techniczny: przewodniki zgodne z NEC 310.16 o temperaturze izolacji 90°C.

• Odpowiedni system uziemienia
  Uwaga bezpieczeństwa: wymagane jest < 0,1Ω oporu uziemienia ziemi z miedzianym przewodnikiem uziemienia o powierzchni 25 mm2.

6. Zgodność i certyfikacja

• UL 1741 SB
  * Szczegóły certyfikacji: obejmuje kompleksowe badania barier izolacyjnych (3kV AC/5kV DC) i systemów wykrywania usterek łukowych.*

• IEEE 1547-2018
  * Zgodność z siecią: cechy <2s ochrona przed wyspą z możliwością przejażdżki częstotliwością.*
