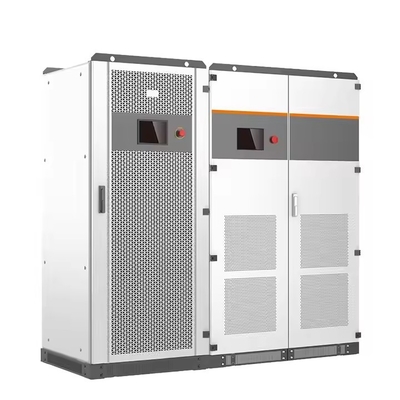

Inwerter hybrydowy Delta o mocy 100 kW 240 V o wysokiej prędkości - rozwiązanie dla elektroenergetyki przemysłowej w mikrociągach

System przekształcania mocy w klasie przemysłowej

Ten zaawansowany hybrydowy falownik o mocy 100 kW zapewnia niezawodną moc trójfazową i podzielonofazową do dużych zastosowań przemysłowych i handlowych.Wyposażone w unikalną konfigurację delta 240V z rozdwojoną fazą wyjścia, zapewnia niezrównaną elastyczność dla urządzeń wymagających zarówno napędów trójfazowych, jak i obciążeń jednofazowych 120/240V.Z maksymalnie czterema monitorami MPPT obsługującymi 240kW wejścia PV i zgodność z baterią 420-850VSystem ten stanowi najnowocześniejszą technologię przekształcania energii przemysłowej.

Kluczowe cechy odróżniające od modeli o niższej wydajności:

1. Zwiększona zdolność energetyczna: 100 kW mocy ciągłej (110 kVA szczytowej) dla ciężkich urządzeń przemysłowych

2. Rozszerzone wykorzystanie energii słonecznej: Do czterech niezależnych kanałów MPPT dla złożonych paneli słonecznych

3. Wsparcie baterii o wyższym napięciu: zakres 420-850V dla nowoczesnych systemów magazynowania wysokiego napięcia

4. Zaawansowana interakcja sieciowa: <20 ms czasu przejściowego między trybami sieciowymi a trybami wyspiarskimi

Specyfikacje techniczne

Zaawansowane cechy techniczne

1Precyzyjna konwersja napięcia

Patentowana technologia zmiany fazy inwertera generuje czystą trójfazową moc 240V, jednocześnie zapewniając jednofazową moc 120V.

• Wyeliminuje potrzebę zewnętrznych transformatorów

• Utrzymuje idealną równowagę fazową (± 1%)

• Zapewnia < 3% THDi dla sprzętu wrażliwego

• Charakterystyka <20 ms czasu przejścia między trybami pracy

* Wgląd techniczny: wykorzystuje sterowane przez DSP moduły IGBT o częstotliwości przełączania 16 kHz do precyzyjnej regulacji napięcia i szybkiej reakcji na zmiany obciążenia.*

2Inteligentny zbiór słoneczny

Nasz zaawansowany system MPPT zapewnia maksymalny pobór energii:

• Do czterech niezależnych kanałów śledzenia

• Zakres pracy 250-850V

• 1Maksymalne napięcie wejściowe

• Możliwość zimnego uruchomienia do 150 V

• 990,9% maksymalnej efektywności śledzenia

Dane dotyczące wydajności: osiąga 98,5% efektywność konwersji przy obciążeniu nominalnym z czasem reakcji MPPT < 0,5 s na zmieniające się warunki napromieniowania.

3Zarządzanie bateriami przemysłowymi

Zaawansowany interfejs baterii obsługuje:

• Wielokrotne chemikalie litu (NMC, LFP)

• Konfiguracyjne profile ładowania

• Ładowanie zrekompensowane temperaturą

• Moc ładowania 120/180/240 kW

• Monitoring stanu zdrowia

*Wymagania dotyczące bezpieczeństwa: obejmuje zintegrowane wykrywanie usterek łukowych prądu stałego, ochronę przed usterkami na ziemi i możliwość szybkiego wyłączenia zgodne z normą NEC 2017/2020.*

Celne zastosowania

Produkcja przemysłowa

• Fabryki montażowe samochodowe

• Obiekty produkcyjne stali

• Prace z maszynami ciężkimi

• Linie przemysłowe

*Badanie przypadku: Zakład produkcyjny na Środkowym Zachodzie zmniejszył koszty energii o 42% po zainstalowaniu tego systemu zasilania linii produkcyjnej 24/7, przy jednoczesnym zachowaniu jakości zasilania dla wrażliwych urządzeń CNC.*

Komercyjne i instytucjonalne

• Duże kompleksy handlowe

• Kampusy szpitalne

• Obiekty uniwersyteckie

• Centrum danych

Zalety techniczne: Równoległa obsługa umożliwia bezproblemową ekspansję mocy w miarę wzrostu zapotrzebowania na energię, z synchronizacją < 5 ms między jednostkami.

Infrastruktura energetyczna

• Pierwotne źródła energii z mikro sieci

• Wykorzystanie szczytowe do golenia

• Systemy integracji odnawialnych źródeł energii

• Elektryczność zdalnej społeczności

Wskaźnik charakterystyczny: obsługuje zaawansowane usługi sieciowe, w tym regulację częstotliwości i wsparcie napięcia z czasem reakcji <100 ms.

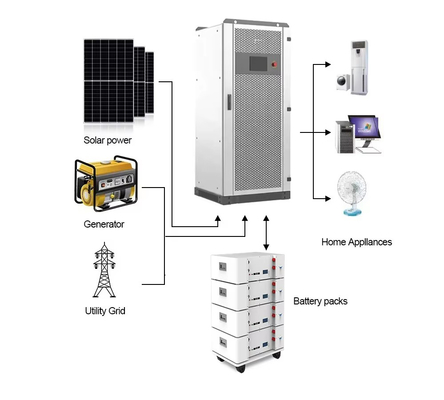

Architektura systemu

Konwersja mocy

• Trójpoziomowa topologia ANPC

• 98% maksymalnej sprawności

• < 20 ms czasu transferu

• 100% zdolności do nierównoważonego obciążenia

• 200% zdolności krótkoterminowego przeciążenia

System sterowania

• Dwujadrowy procesor DSP z koprocesorem FPGA

• Monitoring i prognozowanie obciążenia w czasie rzeczywistym

• Powiadomienia o przewidywanej konserwacji

• Zdalne aktualizacje oprogramowania

• Ochrona cyberbezpieczeństwa

Chroniące cechy

• Kompleksowa ochrona przed nad napięciem/pod napięciem

• Ochrona przed nad częstotliwością/pod częstotliwością

• Ochrona odwrotnej biegunowości

• Ochrona przed zwarciem

• Monitorowanie usterek na ziemi

• Wykrywanie usterek łukowych

Wymogi dotyczące instalacji

Elektryczne

• 400A minimalny wyłącznik

• 2/0 AWG przewodniki miedziane minimalne

• Odpowiedni system uziemienia (<0,1Ω do ziemi)

• Urządzenia zabezpieczające przed napięciami (40kA minimum)

Środowiskowe

• 800 mm wolnego miejsca dla wentylacji

• Monitorowanie temperatury otoczenia

• Filtry pyłowe w obszarach o wysokiej zawartości cząstek

• Podwyższone montaże w strefach powodziowych

• Ochrona przed korozją dla instalacji przybrzeżnych

Certyfikacja i zgodność

Inwerter tej klasy przemysłowej spełnia lub przekracza:

• UL 1741 SB (Bezpieczeństwo)

• IEEE 1547-2018 (wzajemne połączenia sieciowe)

• Część 15 podczęść B FCC (EMC)

• CEI 0-21 (włoski kod sieci)

• NEC 2020 Szybkie wyłączenie

• IEC 62109-1/-2

Uwaga: oznakowania certyfikacyjne są widoczne na etykiecie produktu.

Częste pytania

Wydajność

P: Jaka jest krzywa wydajności w różnych poziomach obciążenia?
O: Utrzymuje skuteczność > 96% przy obciążeniu 30-100% dzięki zaawansowanej topologii konwersji wielopoziomowej.

P: Jak radzi sobie z dużymi prądami uruchamiania silnika?
Odpowiedź: 200% przeciążenia przez 10 sekund, obsługuje większość włączeń silników przemysłowych.

Zgodność

P: Jakie systemy zarządzania baterią są obsługiwane?
A: Native support dla Tesla, BYD, LG Chem, CATL, Pylontech poprzez CAN/RS485.

P: Czy może działać z akumulatorami?
O: Tak, z konfigurowalnymi profiliami ładunku do odtlenia vanadu i innych chemikaliów przepływowych.

Instalacja

P: Jaki jest zalecany harmonogram konserwacji?
Odpowiedź: półroczna inspekcja obejmująca obrazowanie termiczne, aktualizacje oprogramowania i czyszczenie filtrów powietrza.

P: Ile jednostek może działać równolegle?
O: Wspiera do 16 równoległych jednostek dla systemów o mocy 1,6 MW z scentralizowanym sterowaniem.

Dlaczego wybrać ten inwerter?

1. Niezawodność przemysłowa: Komponenty wojskowe o wytrzymałości ponad 100 000 godzin MTBF

2. Zaprojektowanie na przyszłość: Uaktualnialne oprogramowanie dla nowych funkcji i protokołów

3. Optymalizacja energii: zaawansowane algorytmy prognozowania maksymalnie zwiększają samozażycie

4. Zmniejszenie czasu pracy: Komponenty wymienialne na gorąco i konserwacja predykcyjna

5. Inteligentny monitoring: Połączona z chmurą z analizą i ostrzeżeniami w czasie rzeczywistym

6. Globalna zgodność: spełnia międzynarodowe standardy wdrażania na całym świecie
