Najważniejsze cechy produktu: | Akumulatory litowe o wysokiej trwałości (ponad 6000 cykli) |
Napięcie sieciowe: | 176VAC do 264VAC (domyślne), 90VAC do 280VAC (konfigurowalne) |
Częstotliwość użytkowa: | 45 Hz do 65 Hz |
Maksymalny prąd ładowania sieciowego: | 100A |
Napięcie wyjściowe falownika: | 220/230VAC±3% |
Przebieg napięcia wyjściowego: | Czysta sinusoida |
Podkreślić: | Inwertery słoneczne złączone z sieci 5 500W,czysty falownik fal sinowych 5 500W,Inwerter mocy senowej 100A |

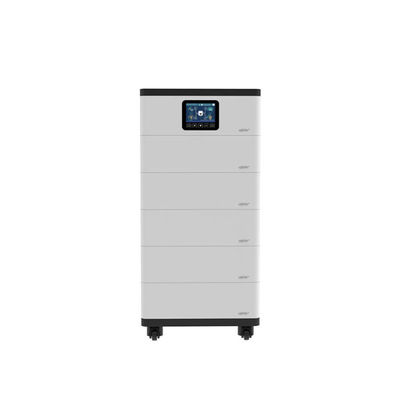

Seria ROH-F P20 to system magazynowania energii all-in-one, który łączy baterie litowe z falownikami magazynowania energii poza siecią.Produkt ten może pomieścić do 6 modułów baterii litowej i 1 inwerter z systemem magazynowania energii poza sieciąKażdy moduł baterii litowej ma pojemność 5,12 kWh, z maksymalną pojemnością konfigurowalną do 30,72 kWh.
Host inwertera magazynowania energii poza siecią integruje ładowanie sieci / generatorów olejowych, ładowanie słoneczne, obejście urządzeń użyteczności publicznej, wyjście inwertera i inteligentne zarządzanie energią.Wielokrotne tryby ładowania i wyjścia AC są dostępne dla użytkowników do wyboru i konfiguracji, umożliwiające elastyczne wykorzystanie energii słonecznej lub energii sieciowej, osiągając wysoką wydajność wykorzystania energii.
Uproszczona instalacja produktu jest osiągana poprzez modułowe układanie, wspierane przez obrotową podstawę koła, umożliwiającą łatwą mobilność.
zapotrzebowanie na moc magazynowania energii o dużej pojemności jest zaspokajane poprzez kombinacje jednostki głównej z różną liczbą akumulatorów.
Model | ROH5542F-05X1P20 | ROH5542F-10X2P20 | ROH5542F-15X3P20 | ROH5542F-20X4P20 | ROH5542F-25X5P20 | ROH5542F-30X6P20 | |
Wpływ z urządzeń użyteczności publicznej | Napięcie użyteczne | 176VAC do 264VAC (domyślne), 90VAC do 280VAC (konfigurowalny) |
|||||
Częstotliwość używania | 45 Hz do 65 Hz | ||||||
Maksymalny prąd ładowania | 100A | ||||||
Czas reakcji przełącznika | Czas reakcji przełącznika na urządzenie użyteczne: 10 ms; Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms |
||||||
Wydajność inwertera | Moc znamionowa inwertera (@35°C) | 5,500W | |||||
Moc wyjściowa przepływu przejściowego w ciągu 3 sekund | 8,500W | ||||||
Napięcie wyjściowe inwertera | 220/230VAC ± 3% | ||||||
Częstotliwość inwertera | 50/60Hz±0,2% | ||||||
Forma fali napięcia wyjściowego | Czyste fale sinusów | ||||||
Współczynnik mocy obciążenia | 0.2?? 1 ((VA ≤ Moc wyjściowa nominalna) | ||||||
THDu (Całkowite zniekształcenie napięcia harmonijnego) | ≤ 3% (obciążenie rezystywne 48 V) | ||||||
Maksymalna wydajność obciążenia | 92% | ||||||
Maksymalna wydajność inwertera | 94% | ||||||
Maksymalne napięcie PV w otwartym obwodzie | 500 V (w najniższej temperaturze otoczenia roboczego) 440V (w temperaturze 25°C) |
||||||
Urządzenie sterujące | Zakres napięcia MPPT | 85VDC do 400VDC | |||||
Kanały wejściowe MPPT | 2 sposoby | ||||||
Maksymalny prąd wejściowy PV | 2 sposoby, 2*15A | ||||||
Maksymalna moc wejściowa PV | 2*3000 W | ||||||
Maksymalny prąd ładowania PV | 100A | ||||||
Maksymalna wydajność MPPT | ≥ 99,5% | ||||||
Akumulator | Rodzaj akumulatora | LFP | |||||
Zestaw akumulatorów | 5.12KWH, 51.2V/100AH | ||||||
Ilość zestawu baterii | 1 | 2 | 3 | 4 | 5 | 6 | |
Narysowane napięcie akumulatora | 51.2VDC | ||||||
Pojemność energetyczna | 5.12KWH | 10.24KWH | 15.36KWH | 200,48 KWH | 25.6KWH | 300,72 KWH | |
Zakres temperatury pracy baterii | Ładowanie: 0°C do +50°C, rozładowanie: -20°C do +50°C | ||||||
Pozostałe | Straty bez obciążenia | < 1,0 A (warunek badania: urządzenia użytkowe, PV i obciążenie nie są podłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V) | |||||
Prąd w stanie gotowości | < 0,15A (warunek badania: urządzenia użyteczności publicznej, PV i obciążenie nie są podłączone, wyjście AC jest wyłączone, wentylator zatrzymuje się, wejście @48V) | ||||||
Sposób instalacji | Płaskie układanie | ||||||
Parametry środowiskowe | Zakres temperatury roboczej | -20°C do +50°C (jeśli temperatura otoczenia przekracza 30°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana) | |||||
Zakres temperatury przechowywania | -25°C do +60°C | ||||||
Obudowa | IP20 | ||||||
Względna wilgotność | < 95% (N.C.) | ||||||
Wysokość | < 4000 m (jeśli wysokość przekracza 2000 m, rzeczywista moc wyjściowa jest odpowiednio zmniejszana) | ||||||
Parametry mechaniczne | Wymiar (Długość x Szerokość x Wysokość) | 530 mm*500 mm*467 mm | 530 mm*500 mm*629 mm | 530 mm*500 mm*791 mm | 530 mm*500 mm*953 mm | 530 mm*500 mm*1115 mm | 530 mm*500 mm*1,277 mm |
Waga netto przetwornika | 24.5kg | 24.5kg | 24.5kg | 24.5kg | 24.5kg | 24.5kg | |
Całkowita waga netto | 820,0 kg (mobile bracket) | 1290,8 kg (mobile bracket) | 1770,6 kg (mobile bracket) | 2250,4 kg (mobile bracket) | 273.2 kg (mobile bracket) | 3210,0 kg (mobile bracket) | |
740,6 kg (przyczep stały) | 1220,4 kg (przyczep stały) | 170.2kg (przewód stały) | 218.0Kg (przyczep stały) | 2650,8 kg (przyczep stały) | 3130,6 kg (przyczep stały) |
