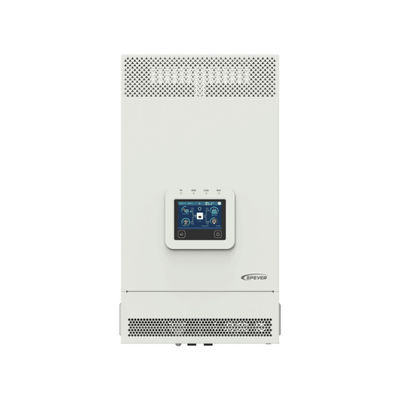

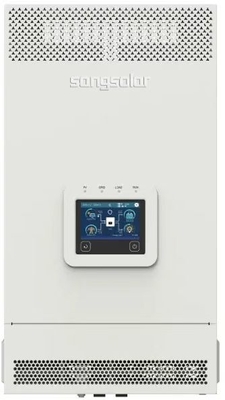

Model |
UC3522-1250P20/C |
UC3542-0650P20/C |
UC5542-1050P20/C |
Wpływ z urządzeń użyteczności publicznej |
Napięcie wejściowe |
176VAC do 264VAC (domyślne) 90VAC do 285VAC (konfigurowalny) |
Częstotliwość wejścia urządzenia użytkowego |
45 Hz do 65 Hz |
Maksymalny prąd ładowania |
110A |
60A |
100A |
Czas reakcji przełącznika |
Czas reakcji przełącznika Inwerter do urządzenia użytkowego: 10 ms Czas reakcji przełącznika na inwerter (gdy moc obciążenia przekracza 100 W): 20 ms |
Produkcja użytkowa |
Narysowane napięcie wyjścia |
220/230VAC ± 3% |
Częstotliwość wyjścia z urządzeń użyteczności publicznej |
50/60Hz±0,2% |
Moc wyjściowa nominalna |
100W do 3500W (domyślnie: 2300W) |
Wskaźnik mocy |
0.99 |
Wydajność inwertera |
Moc znamionowa inwertera (@30°C) |
3500 W |
5500W |
Moc wyjściowa przepływu przejściowego w ciągu 3 sekund |
7000 W |
8500W |
Napięcie wyjściowe inwertera |
220/230VAC ± 3% |
Częstotliwość inwertera |
50/60Hz±0,2% |
Forma fali napięcia wyjściowego |
Czyste fale sinusów |
Współczynnik mocy obciążenia |
0.2-1 ((VA ≤ Moc wyjściowa nominalna) |
THDu (Całkowite zniekształcenie napięcia harmonijnego) |
≤ 3% (obciążenie rezystywne 24 V) |
≤ 3% (48V obciążenia oporowego) |
Maksymalna wydajność obciążenia |
92% |
Maksymalna wydajność inwertera |
94% |
Maksymalne obciążenie główne |
3500 W |
5500W |
Maksymalne drugie obciążenie |
3500 W |
5500W |
Główne napięcie wyjściowe |
Równe Ponad napięciem napęd ostrzegawczy |
Drugi napięcie odcięcia wyjściowego |
Równe Niski napięcie Przesiągnięcie |
Podwójne napięcie odzysku wyjściowego |
Równe Niski napięcie Wspinanie ponowne |
Urządzenie sterujące |
Maksymalne napięcie PV w otwartym obwodzie |
500 V (w minimalnej temperaturze otoczenia roboczego) 440V (w temperaturze 25°C) |
Zakres napięcia MPPT |
85V do 450V |
Liczba MPPT |
1 |
2 |
Maksymalny prąd wejściowy PV |
Jednostronne, 16A |
Dwie drogi, 2x16A |
Maksymalny prąd skrótów PV |
Jednostronne, 18A. |
Dwie drogi, 2x18A |
Maksymalna moc wejściowa PV |
4200 W |
2 × 3300W |
Maksymalny prąd ładowania PV |
120A |
60A |
100A |
MPPT Maksymalna sprawność |
≥ 99,5% |
Akumulator |
Narysowane napięcie akumulatora |
24VDC |
48VDC |
Zakres napięcia roboczego baterii |
20.4VDC do 32.0VDC |
400,8VDC do 64,0VDC |
Maksymalny prąd ładowania akumulatora |
120A |
60A |
100A |
Pozostałe |
Straty bez obciążenia |
≤ 1,5A |
≤ 0,8A |
≤ 1.1A |
Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @24V |
Warunek badania: urządzenia użyteczności publicznej, PV i obciążenie są odłączone, wyjście AC jest włączone, wentylator zatrzymuje się, wejście @48V |
Prąd w stanie gotowości |
≤ 1.1A |
≤ 0,6A |
≤ 0,8A |
Warunek badania: urządzenia energetyczne, fotowoltaiczne i obciążenie są odłączone, wyjście AC jest wyłączone, wentylator zatrzymuje się, wejście @24V |
Warunek badania: urządzenia energetyczne, PV i obciążenie są odłączone, wyjście prądu przemiennego jest wyłączone, wentylator zatrzymuje się, wejście @48V |
Komunikacja z BMS |
RS485 |
Komunikacja z Portem |
RS485 |
Funkcja równoległa |
Tak, 12 sztuk w standardzie, 16 sztuk najwyżej. |
Zakres temperatury roboczej |
-20°C do +50°C (jeśli temperatura otoczenia przekracza 30°C, rzeczywista moc wyjściowa jest odpowiednio zmniejszana) |
Zakres temperatury przechowywania |
-25°C do +60°C |
Obudowa |
IP20 (z zestawem antypyłowym) |
Względna wilgotność |
< 95% (N.C.) |
Wysokość |
< 4000M (jeśli wysokość przekracza 2000 metrów, rzeczywista moc wyjściowa jest odpowiednio zmniejszana) |
Certyfikacje i normy |
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368 |
Parametry mechaniczne |
Wymiar (Długość x Szerokość x Wysokość) |
590 mm × 300 mm × 163 mm |
534 mm × 300 mm × 163 mm |
590 mm × 300 mm × 163 mm |
Rozmiar montażu (Długość x Szerokość) |
568 mm × 245 mm |
512 mm × 245 mm |
568 mm × 245 mm |
Rozmiar otworu mocowania |
Φ9mm/Φ10mm |
Φ9mm/Φ10mm |
Φ9mm/Φ10mm |
Waga netto |
130,8 kg. |
120,7 kg |
15.5kg |
